产品技术参数

压差(PSI		通径		CV 值			电磁阀型号
AC	DC	N.C.	N.O.	N.C.	N.O.		扣环引线型外壳	DIN 端子型外壳	管道引线型外壳
200	200	1/32	1/32	0.022	0.020		153GG2XGM	153GG2XEM	153GG2XCM
150	150	3/64	3/64	0.055	0.048		153HH2XGM	153HH2XEM	153HH2XCM
150	150	3/64	1/16	0.055	0.075		153HJ2XGM	153HJ2XEM	153HJ2XCM
100	100	1/16	1/16	0.075	0.075		153JJ2XGM	153JJ2XEM	153JJ2XCM
60	60	3/32	1/16	0.130	0.075		153KJ2XGM	153KJ2XEM	153KJ2XCM
50	50	3/32	3/32	0.130	0.130		153KK2XGM	153KK2XEM	153KK2XCM

注：以上型号为产品标准型号， 订购货时，请提供准确电源电压、频率。
     维修包：(K153JX-AC)

适用特性

介质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压差: 见上列表.
破坏压力: 5000 PSI
泄漏等级: 零泄漏.
真空度: 5 微米*

电气特性

线圈电压: 4.8 ~ 277V AC 60 HZ. 和 4.4 ~ 255V AC 50 HZ. 或 3.0 ~ 180V DC
额定功率: AC = 8.5 W, DC = 10.5 W.
线圈绝缘等级:  F 级. (155 C°)
开关反应时间（气体）: 4 ~ 16 ms.
流 速: 高达 600 CPM.
占空比: 连续.

机械特性

阀体材质: 钝化铝合金(标配.)
内部材质: 不锈钢.
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
通径规格: 见上列表.
接口规格: 1/8″ NPT (标配.)
外壳类型: 引线, 1/2” NPT管道引线和 DIN 端子连接型.
安全认证: 经过 UL 和 CSA防爆安全认证 .*
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 135 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.

* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.

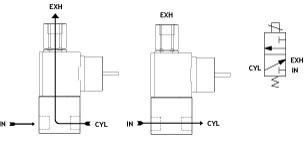

Series 15 General Purpose Valves

3W PIPED EXHAUST
CONDUIT CONNECTION



3W PIPED EXHAUST
DIN STYLE



3W PIPED EXHAUST
MOLDED WITH LEADS
