20/E25
20系列E25型

二位三通换向控制型防爆型电磁阀（换向控制）
    该系列防爆型电磁阀经过对与介质接触材质的特殊工艺处理后，加强耐腐蚀性能，同时对线圈的进行树脂灌装，可以做到防水性能，保证该系列电磁阀同时拥有防爆、耐腐蚀、高压等超强综合性能。

• 加强型防爆结构设计
• 最流行的外形设计
• 重型不锈钢材质应用
• 通径范围：1/32"-1/8"规格
• 高质量加工工艺制作

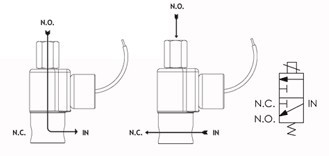

         流程配置图

      断电状态      通电状态



产品技术参数

压差（PSI) 通径 CV 值 电磁阀型号
AC DC N.C. N.O. N.C. N.O. 1/8 NPT PORTS 1/4 NPT PORTS
500 500 1/32 1/32 0.024 0.024 E25GG7XCCM E25GG9ZCCM
235 (400) 235 (300) 3/64 3/64 0.052 0.052 E25HH7XCCM E25HH9ZCCM
200 (225) 200 (200) 1/16 3/64 0.095 0.052 E25JH7XCCM E25JH9ZCCM
150 (225) 150 (200) 1/16 1/16 0.095 0.095 E25JJ7XCCM E25JJ9ZCCM
100 (150) 100 (125) 3/32 3/32 0.156 0.156 E25KK7XCCM E25KK9ZCCM
100 (125) 100 1/8 3/32 0.284 0.156 E25NK7XCCM E25NK9ZCCM
35 (40) 35 (40) 1/8 1/8 0.284 0.227 E25NN7XCCM ^ E25NN9ZCCM ^

注：以上表格里为准型号， 订购货时，请提供准确电源电压、频率；500PSI以上压力不建议使用FKM PTFE。
    维修包：(2KE23KKD-AC).

适用特性

介质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压差: 见上列表.
破坏压力: 5000 PSI
泄漏等级: 零泄漏.

真空度: 5 微米 *

电气特性

线圈电压: 6 ~ 825V AC 60 HZ. 和 5 ~ 720V AC 50 HZ.或 1.8 ~ 265V DC.
额定功率: AC = 7.3 W， DC = 9.5 W.
线圈绝缘等级: 模压线圈和引线 F级（标配），可选配H级.
开关反应时间（气体）: 4 ~ 16 ms.
流 速: 高达600 CPM .
占空比: 连续.

机械特性

阀体材质: 不锈钢.
内部材质: 不锈钢.
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
通径规格: 见上列表.
接口规格: 1/8″ NPT
外壳类型: 隔爆型--管道引线外壳1/2″ NPT 管道螺纹.
安全认证: Valv该系列电磁阀都经过UL 和 CSA的防爆安全认证，等级： Class I, Div 1, Group C and D – Class II, Div 1, Group E, F, and G; Div 2, Groups C, D, E, F, and G.
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 568 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.

* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.
