产品技术参数

压差（PSI)	通径		CV 值				电磁阀型号 扣环引线型外壳		管道引线型外壳
DC	N.O.	N.C.	N.O.	N.C.			1/8 NPT	1/4 NPT	1/8 NPT	1/4 NPT
1000	0.6 mm	1/32	0.010	0.022			H24M7XGV	H24M9ZGV	H24M7XCV	H24M9ZCV

注：以上表格里为准型号， 订购货时，请提供准确电源电压、频率。
       维修包：(KH24MX-DC)

适用特性

介质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
过滤精度: 建议将介质过滤精度控制在60微米以下.
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压差: 见上列表.
破坏压力: 10000 PSI
泄漏等级: 零泄漏.

电气特性

线圈电压: 1.8 ~ 265V DC
额定功率: DC = 9.5 W.
线圈绝缘等级: 非模压 A级，模压灌装F 级 (选配H级).
开关反应时间（气体）: 4 ~ 16 ms.

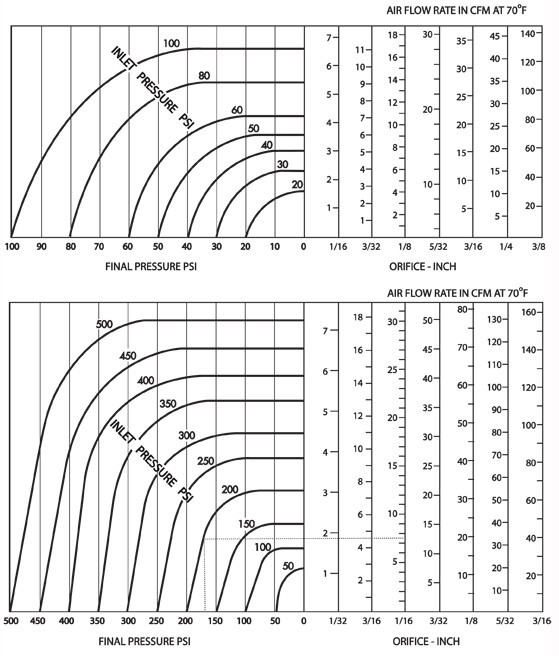

流 速: 高达 600 CPM （气体介质）
占空比: 连续.

机械特性

阀体材质: 不锈钢.
内部材质: 不锈钢.
密封材质: Kel-F (标配), Delrin®, Teflon®, Nylon, PEEK, Radel®, Ultem®, 303 不锈钢(选配.)
通径规格: 见上列表.
接口规格: 1/8″ NPT 和 1/4″ NPT (可以选配).
外壳类型: 扣环引线外壳, 1/2” NPT管道引线和其他选配.*.
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 545g .
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.

* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.

Series 20 High Pressure Valves Yoke Leads

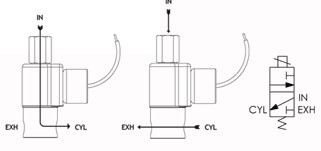

3WNC HIGH PRESSURE
1/4 NPT
YOKE & LEADS COIL

3WNC HIGH PRESSURE
1/8 NPT
YOKE & LEADS COIL

Series 20 High Pressure Valves Yoke Spades

3WNC HIGH PRESSURE
1/4 NPT
YOKE & SPADES COIL

HIGH PRESSURE
3WNC HIGH PRESSURE
1/8 NPT
YOKE & SPADES COIL
