80系列828型

二位二通常闭型电磁阀
该系列电磁阀为大通径、高流速的先导式电磁阀，以解决过程工业的快速转储和填充的需求。可以由交流或直流供电，也适用于低压气体和液体的应用。通径范围从1/2 ~ 3"NPT，压力范围从3 ~ 200 PSI。
• 大通径、高流速设计应用
• 不锈钢或黄铜材质阀体，NPT"螺纹连接
• 先导式工作原理
• 拥有与流行的20系列一样的外壳和线圈

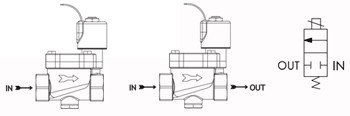

流程配置图
断电状态通电状态

产品技术参数

最大压差(PSI)			最小压差（PSI）	通径	CV 值	电磁阀型号扣环引线型外壳	管道引线型外壳
AC	DC			N.C.	N.C.

200	200	3		1/2	4.0	828B12DGV	828B12DCV
200	200	3		3/4	5.8	828Y19DGV	827Y19DCV
200	200	3		1	13.0	828D13DGV	828D13DCV
200	200	3		1 1/2	29.0	828E14DGV	828E14DCV
200	200	3		2	46.0	828F16DGV	828F16DCV
200	200	3		2 1/2	76.0	828W17DGV	828W17DCV
200	200	3		3	98.0	828W18DGV	828W18DCV

注：以上表格里为准型号，订购货时，请提供准确电源电压、频率。
维修包：(K828B12DD-AC)

适用特性

介质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压差: 见上列表.
最小工作压差: 3 PSI
泄漏等级: 零泄漏.

电气特性

线圈电压: 6 ~ 825V AC 60 HZ. 和 5 ~ 720V AC 50 HZ. 或 1.8 ~ 265V DC
额定功率: AC = 7.7 W， DC = 9.5 W.
线圈绝缘等级: 非模压 A级，模压灌装F 级 (选配H级).
流速: 高达 100 CPM
占空比: 连续.

机械特性

阀体材质: 黄铜（标配）可选配不锈钢.
内部材质: 不锈钢.
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
外壳类型: 扣环引线外壳, 1/2” NPT管道引线和其他选配.*
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.
