产品技术参数

压差（气体）		压差（液体）		通径				电磁阀型号
AC	DC	AC	DC	NC	NO
215	135	215	135	1/32	1/32			ELW53GG8DCCP+
215	120	120	65	1/32	3/64			ELW53GH8DCCP+
135	50	40	30	1/32	1/16			ELW53GJ8DCCP+
70	35	30	20	1/32	5/64			ELW53GV8DCCP+
55	30	25	15	1/32	3/32			ELW53GK8DCCP+
120	70	120	65	3/64	3/64			ELW53HH8DCCP+
120	50	40	30	3/64	1/16			ELW53HJ8DCCP+
70	35	30	20	3/64	5/64			ELW53HV8DCCP+
55	30	25	15	3/64	3/32			ELW53HK8DCCP+
85	40	40	30	1/16	1/16			ELW53JJ8DCCP+
70	35	30	20	1/16	5/64			ELW53JV8DCCP+
55	30	25	15	1/16	3/32			ELW53JK8DCCP+
50	30	30	20	5/64	5/64			ELW53VV8DCCP+
50	30	25	15	5/64	3/32			ELW53VK8DCCP+
35	20	25	15	3/32	3/32			ELW53KK8DCCP+

+后缀添加符号G或L 表示对应应用的介质为气体或液体.

注：以上表格里为准型号， 订购货时，请提供准确电源电压、频率。
       维修包：(5KE51JL-AC).

适用特性

介质: 空气、水、其他介质使用丁晴橡胶密封材质，如其他蒸汽、汽油等可以选配其他密封材质，更多介质选项请联系代表处.*
适用温度: 标配型 —环境温度 0°F (-18°C) ~ 122°F (40°C) ;介质温度：0°F (-18°C) ~150°F (65°C) 其他特殊应用可选配.*
最大工作压差: 见上列表.
破坏压力: 5000 PSI
泄漏等级: 零泄漏.
真空度:  5 微米*

电气特性

线圈电压: 12 ~ 370V AC 60 HZ. 和 10.5 ~ 345V AC 50 HZ. 或 3.5 ~ 120V DC.
额定功率: AC = 1.8 W   DC = 1.8 W.
线圈绝缘等级: 三线制或模压都是 F 级.
开关反应时间（气体）: 4 ~ 16 ms.

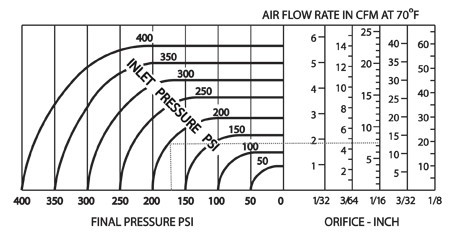

流 速: 高达600 CPM.
占空比: 连续.

机械特性

阀体材质: 不锈钢（标配），可选配：黄铜
内部材质: 不锈钢.
密封材质: 丁晴橡胶 (Buna) (标配). 可选：FKM、PTFE、EPDM、FFKM等.*
通径规格: 见上列表.
接口规格: 1/8″ NPT (标配.)
外壳类型: 封装线圈用1/2″ NPT 管道引线.
安全认证: 经过 UL 和 CSA防爆安全认证，防爆等级— Class I, Div 1, Groups A, B, C, and D – Class II, Div 1, Groups E, F, and G; Div 2, Groups A, B, C, D, E, F, and G. “T” 我们可以做到T5.
使用寿命: 大于500万次，取决于应用程序、维护保养等因素.
阀体重量: 273 g.
维修包: 见上列表.
选配说明: 可选配的项包括：压力、介质、电压、接口规格、材质、温度、防爆等*.

* 特殊应用可以咨询我们代表，同时我们可以为您提供专利产品ODM，OEM服务.

Series 50 ELW Encapsulated Low Watt Valves

MODEL ELW53
3WNC EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL ELW53 10-32 BODY PORTS
3WNC EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL ELW53 BODY OPTION “E”
3WNC EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL ELW53 BODY OPTION “O”
3WNC EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL ELW53 BODY OPTION “R”
3WNC
EXHAUST TO ATMOSPHERE
EXPLOSION PROOF

MODEL ELW53 METERED BODY
3WNC EXHAUST TO ATMOSPHERE
EXPLOSION PROOF
