Peterpaul电磁阀泄漏测试操作指引
氦气舱室测漏
1.3L的密闭容器；
2.真空泵；
3.测试仪
4.纯氦气罐子20L。
环境温度： 22℃
介质温度（氦气）：22℃；
测试工作频率，不间断，周期式测量，电磁阀工作额定工作频率，测试时间不少于40万次。
为什么选择氦气作为电磁阀测漏示踪气体？
1. 氦气是一种无毒、惰性气体；
2. 在空气中只存在5PPM（百万分之）；在金属、塑料中更少；所以可以提供高响应和精度；
3. 氦是最轻的分子之一，使用分光管（量化泄漏）即可扑捉得到它；
4. 氦是一种小原子，它可以从细微的裂缝中穿过；
5. 在测试过程中不会容易被液化，所以不会堵住细微的裂缝口；
Peterpaul电磁阀，在维持工作频率100HZ、持续测试4个月（120天）；电源电压恒定不变情况下，电磁阀的泄漏量为:2×10‑7ml/sec。假设用一般干燥的压缩空气做为示踪气体检测的话，其检测结果为0.
目前国际上各种自制检漏设备、专业测漏机构单位都是使用真正的零泄漏电磁阀，而且是不是零泄漏电磁阀，还有一个特征就是，真正的零泄漏电磁阀是可以承受反向负压，真空为150mm.

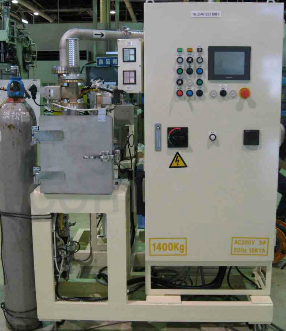

在线高速检测工序设备工装图：
|
